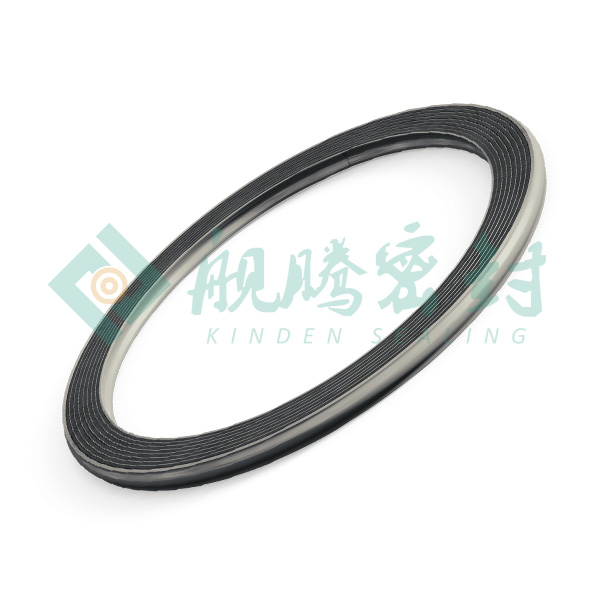

基本型金属缠绕垫片

产品型号：JT-G110A

基本型金属缠绕垫片通常采用优质SUS304、SUS316（“V”形或“W”形)等不锈钢缠绕带与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定，基本型金属缠绕垫片不带内外环 一般用在中低压的榫槽面和平面或凹凸面的法兰中。
性能特点：
基本型金属缠绕垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，不粘结法兰密封表面，可部分消除压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。
使用设备:石油、化工、冶金、电力、船舶、燃气、核能、航天、纺织、医药、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处静密封部位 。
缠绕垫片结构形式及代号和使用法兰类别：

基本型式	代号	适用的法兰密封面	厚度(mm)
			V型基本体/环	W型基本体/环
基本型	A或R型	榫槽面、凹凸面、平面和凹槽面	3.2;4.5	4.8;5.5;7.5
带内环型	B或RIR型	榫槽面、凹凸面、平面和凹槽面	3.2/2 4.5/3	4.8/3.0 5.5/4.0 7.5/5.0
带定位环型	C或CG型	平面或凸面
带内环及定位环型	D或CGI型	平面或凸面

材料:
1.基本型缠绕金属带
A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200

2. 基本型缠绕非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力如下表：

缠绕垫片各种非金属材料主要技术参数：

材料	标识代号	温度 ℃	最大工作压力	适用介质	压缩率%	回弹率%	应力松驰率%
膨胀石墨	F.G.	-220--550	250 BAR	腐蚀性介质	18--30	≥17	≤18
特制石棉带	ASB	-150--450	100 BAR	般气密性	18--30	≥19	≤28
聚四氟乙烯	PTFE	-200-- 250	100 BAR	腐蚀性介质	18--30	≥15	≤13
无石棉材料	NAF	-100--350	100 BAR	一般气密性	18--30	≥19	≤28
云 母	MICA	-150--800	100 BAR	特高温	18--30	≥19
陶 瓷	CER	-200--1090	100 BAR	超高温	18--40	≥19

下表用于对内环及缠绕金属带的材质选择：

材料名称	缩写标记	硬度(HB)	温度(°C)
SUS 304	304	130~180	-195~+550
SUS 316L	316L	130~180	-100~+550
SUS 321	321	130~190	-195~+760
HASTELLOR-B2	HASTB	215	-185~+1090
INCONEL-600	INC600	150	-100~+1090
MONEL-400	MON	150	-130~+820
钛	T2	215	-195~+1090

金属缠绕垫片基本体厚度公差：

项目	厚度(mm)	公差(mm)
垫片厚度	4.5, 3.2	+0.2 -0.1
环厚度	3.0	±0.25

下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：

	DIN (mm)	ANSI B16.5 BS1560 (mm) Mss sp-44	API 605	公差
内环内径 垫片内径	<=600	<=24"	>=26" and <=34"	±0.5
	>600 and <=800	>24" and <=34"	>=36" and <=60"	±0.9
	>800 and <=1600	>34" and <=60"		±1.3
	>1600	>60"		±1.6
垫片外径	<=600	<=24"	<=24"	±0.9
	>600 and <=16000	>24" and <=60"	>24" and <=60"	±1.8
	1600	>60"		±2.2
外环外径			>=1/2" and <=60"	±0.9
	<=600	<=24"		0-1.0
	>600 and <=1000	>24" and <=34"		0-1.8
	>1000 and <=1600"	>34" and <=60		0-2.2

金属石墨缠绕垫片主要性能参数：

缠绕垫片系数	m=2.5-4
缠绕垫片使用压力	≤25MPa
缠绕垫片使用温度	-196℃-700℃(氧化性介质中不高于600℃)
缠绕垫片最小预紧比压	y=68MPa

技术标准:
1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .国内标准有
HG20610-2009　　钢制管法兰用缠绕式垫片　　化工部欧洲体系
HG20631-2009　　钢制管法兰用缠绕式垫片 　化工部美洲体系
GB/T4622.2-97　　缠绕式垫片 管法兰用垫片尺寸　　国家标准
JB/T4719-92　　管壳式换热器用缠绕垫片 　机械部标准
JB/T90-94　　管路法兰用缠绕式垫片 　机械部标准
JB/T4705-2000　　压力容器法兰用缠绕式垫片 　机械部标准
